ABD ve Çin bilim insanlarının ortak çalışması, mevcut pahalı litografi süreçlerine alternatif olabilecek bir üretim yöntemi geliştirdi.
ABD ve Çinli bilim insanları arasındaki bir işbirliği, 2B perovskitler için bir “oto-oyma (auto-incisione)” yöntemi geliştirdi.
Bu keşif, geleneksel litografinin sınırlarını ve maliyetlerini aşarak, yüz milyonlarca dolarlık makineler kullanılmadan son derece verimli mikroçipler ve ekranların önünü açıyor.
Bu yeni teknik, nano-ölçekli üretimi daha düşük maliyetle ve hassas şekilde gerçekleştirebilir, böylece geleceğin mikroçip ve opto-elektronik cihazlarının yolunu açabilir.
ABD ve Çin arasındaki gümrük vergileri ve ticaret yaptırımlarıyla yaşanan çatışmanın tam ortasında ilginç bir ironi var: Washington ve Pekinli bilim insanları, fiziğin sınırlarını aşmak için birlikte çalışıyorlar.
Bu ortak araştırma ekibi, yarı iletken üretim kurallarını yeniden yazabilecek ve yüksek performanslı elektronik aygıtlar ile ışık kaynakları için yeni yollar açabilecek bir “otomatik oyma (auto-incisione)” üretim yöntemi geliştirdi.
Geleneksel mikroçip üretiminin kalbi: EUV litografi
Günümüz mikroçip endüstrisinin sorunu ekonomik ve yapısal nitelikte. Modern üretim, ekstrem ultraviyole (EUV) litografi teknolojisi tarafından domine ediliyor; bu teknoloji hem son derece gelişmiş hem de aşırı derecede pahalı.
Bu devasa maliyet, küresel pazarda gerçek bir darboğaz yaratıyor. EUV sürecinde lazerler, yüzey üzerinde dikey olarak devre modellerini kazırken, ışığın yanlara yayılması kontrolsüz zararlara yol açabiliyor.
Bu sorun, yumuşak ve son derece hassas yeni nesil malzemeler — özellikle kurşun halojenür perovskitler gibi — ile çalışırken ölümcül hâle geliyor.
Perovskitlerin sınırı ve “içten gelen çözüm”
Perovskitler, opto-elektronik performansları nedeniyle uzun süredir geleceğin elektroniğinin Kutsal Kâsesi olarak görülüyor.

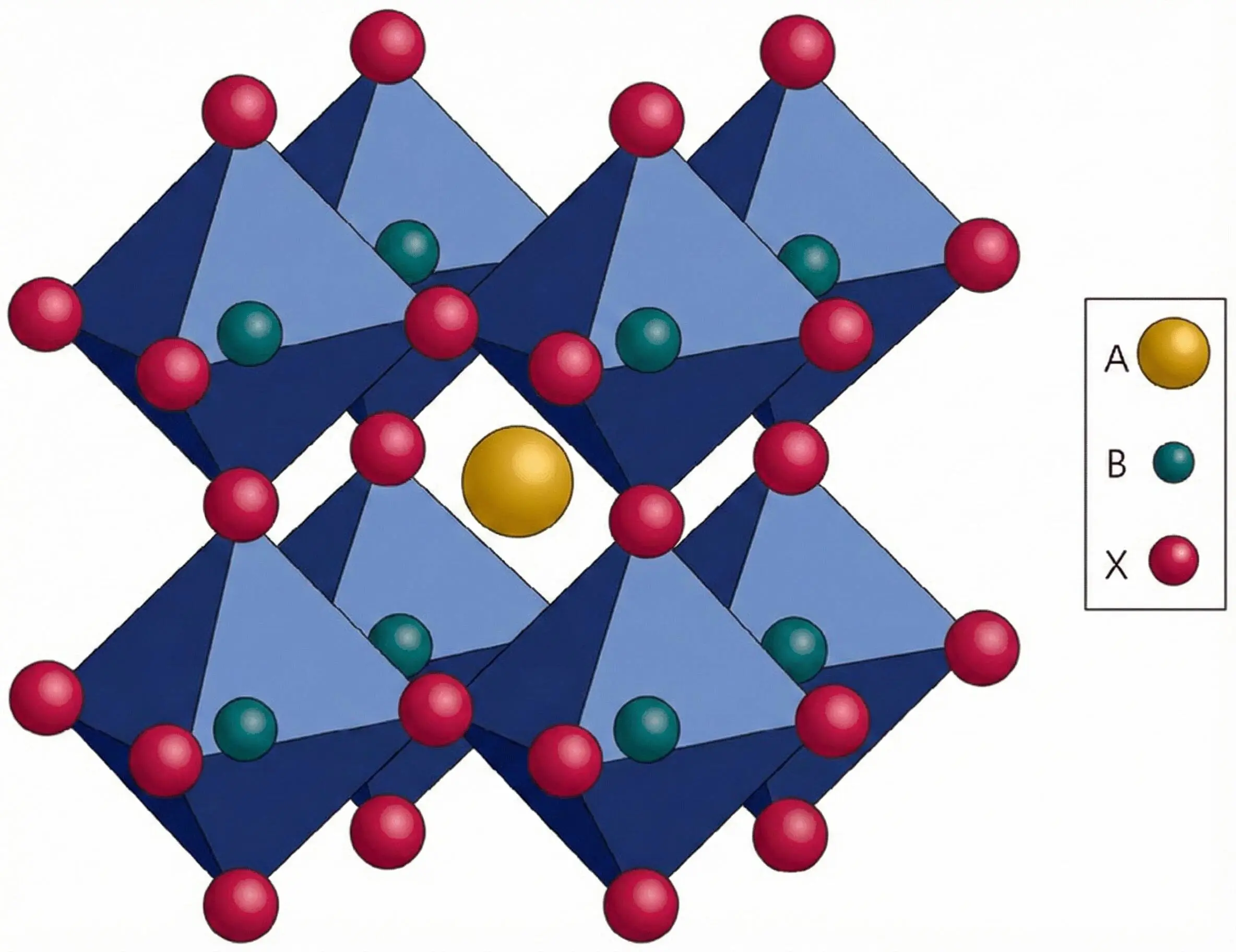

İki boyutlu kristal kafes yapısında olağanüstü performans gösteriyorlar, ancak kimyasal olarak kararsızyapıları nano ölçekli hassas işlemeyi neredeyse imkânsız kılıyor.
Çin Bilim ve Teknoloji Üniversitesi (USTC, Hefei), ShanghaiTech Üniversitesi ve Purdue Üniversitesi’nden araştırmacılar, Nature dergisinde yayımlanan bir çalışmayla, geleneksel pahalı ve agresif makinelerden kaçınan bir çözüm sundular.
Bu yeni teknik, dışarıdan lazer veya kimyasal solventlerle kesme zorlaması yerine, bir perovskit kristalinin büyüme sürecinde doğal olarak birikmiş iç gerilimi kullanıyor.
Böylece kesme dışarıdan değil, kristalin iç yapısındaki gerilim yönlendirilerek yapılıyor — tıpkı bir kayanın içindeki gizli fay kırığını kullanarak kontrollü ve hassas kırılmalar elde etmek gibi.
Yeni yaklaşımın başlıca avantajları
Araştırmacıların teknikle öne çıkardığı başlıca avantajlar şöyle:
- Sermaye maliyetlerinin azalması: Yüz milyonlarca dolar değerindeki litografi makinelerine gerek yok.
- Nanometrik hassasiyetin korunması: Geleneksel solventlerin ya da termal süreçlerin neden olduğu zararları engeller.
- Modülerlik: Piksel benzeri birimler oluşturup renk ve parlaklık gibi özellikleri yüksek hassasiyetle ayarlamayı mümkün kılar.
Yeni yöntem ile klasik EUV’nin karşılaştırması
| Özellik | Klasik Litografi (EUV) | Auto-Incisione Yöntemi |
|---|---|---|
| İdeal malzemeler | Sert, inorganik silikon | Yumuşak ve hassas 2D malzemeler |
| Kesim yöntemi | Dışarıdan (Lazer/Kimya) | İç gerilimden yararlanma |
| Maddede etkisi | Yüksek bozulma riski | Düşük, yapıyı korur |
| Ekipman maliyeti | Son derece yüksek | Potansiyel olarak çok daha düşük |
USTC’den malzeme bilimci Zhang Shuchen, bu çalışmanın “geleceğin ekranları için yeni bir malzeme platformu” yarattığını vurguladı.
Ortaya çıkan tek kristalli wafer, farklı bölgelerden oluşan bir mozaik gibi görünüyor; her bölgede farklı opto-elektronik davranışlar gözlemlenebiliyor.
Ekonomik önemi
Bu keşif ekonomik açıdan kritik bir nitelik taşıyor. Teknoloji giriş bariyerlerini düşürmek, litografi ekipmanlarına bağlı endüstriyel tekelciliği zayıflatabilir, rekabeti artırabilir ve sonunda tüketici elektroniği ile yeni nesil ekranlarda daha düşük fiyatlar sağlayabilir.
